TPU-蝸桿在蝸輪之下的平面包絡環面蝸桿減速器是一種新型的傳動裝置，?具有承載能力大、?傳動效率高、?機構緊密合理的特點。?這種減速器可以廣泛應用于各種傳動機械中的減速傳動，?如冶金、?礦山、?起重、?化工、?建筑橡塑、?船舶等行業以及其他機械設備上。?其適用工作環境溫度為-40-+40℃，?輸入軸轉速不大于1500轉/分，?蝸桿軸可正反兩面方向旋轉。?TPU型減速器是平面包絡環面蝸桿減速機系列中的一種型式，?該系列還包括TPG、?TPA、?TPS等其他型式，?每種型式都有其特定的應用場景和優勢。?例如，?TPG型為通用型平面包絡環蝸桿減速器，?蝸桿可以位于蝸輪之上、?之下、?水平側或垂直側；?TPA型為蝸桿在蝸輪之下的平面包絡環面蝸桿減速器。?這些減速機因其高效能和可靠性，?成為替代其他蝸桿傳動的較佳選擇。

型號與標記示例
1 型號
15958984765773664

標記示例

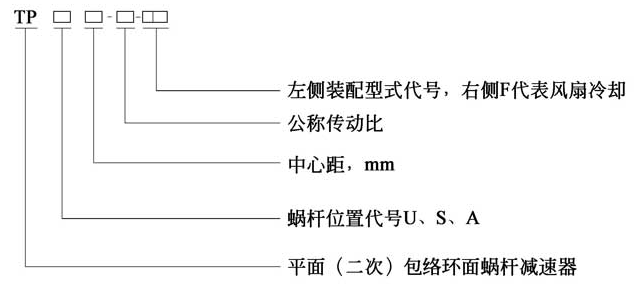

例蝸桿在蝸輪之下, 中心距為200mm, 公稱傳動比為10, 第二種裝配型式, 有風扇冷卻的平面包絡環面蝸桿減速器: 減速器 TPU200 - 10 - 2F JB/T 9051—1999

TP型平面包絡環面蝸桿減速機基本參數

中心距a （mm）

型號		中心距a
TPG	系列	80	100	—	—	—	—	—	—	—	—	—	—	—
TPG	第二系列	—	—	—	—	—	—	—	—	—	—	—	—	—
TPU	系列	125	—	160	—	200	—	250	—	315	—	400	—	500
TPU	第二系列	—	140	—	180	—	224	—	280	—	355	—	450	—
TPS	系列	125	—	160	—	200	—	250	—	315	—	400	—	500
TPS	第二系列	—	140	—	180	—	224	—	280	—	355	—	450	—
TPA	系列	125	—	160	—	200	—	250	—	315	—	400	—	500
TPA	第二系列	—	140	—	180	—	224	—	280	—	355	—	450	—

注：優先選用系列，表中第二系列的中心距僅提出型式規格。

減速器的公稱傳動比i

型號	TPG TPU TPS TPA
公稱傳動比i	10	12.5	16	20	25	31.5	40	50	63

蝸桿螺旋線方向為右旋。
TPU125、TPU160、TPU200、TPU250、TPU315、TPU400、TPU500通用型減速機形式及外形尺寸
15958984773638966

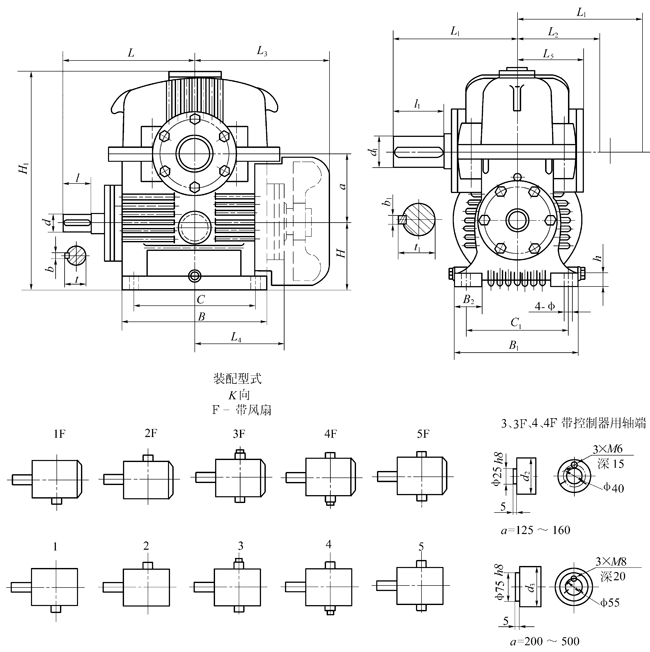

TPU通用型減速器形式及外形尺寸

型號	a	B	B1	B2	C	C1	H	H1	h	L	L1	L2	L3	L4	L5	l	l1	d	d1	d2	b	b1	t	t 1	Ф	質量
TPU125	125	300	300	70	250	250	125	422	30	307	320	185	280	217	175	82	140	40	70	80	12	20	43	74.5	19	157
TPU160	160	380	375	100	320	310	160	540	40	375	375	210	360	280	190	82	170	50	85	95	14	25	53.5	90	24	258
TPU200	200	450	450	125	370	370	200	650	40	420	400	235	435	345	225	82	170	55	95	110	16	28	59	101	28	475
TPU250	250	600	550	150	500	450	225	820	50	530	495	290	520	408	270	105	210	65	120	140	18	32	69	127	35	800
TPU315	315	720	590	120	630	500	280	990	65	630	600	360	605	492	345	130	250	80	140	160	22	36	85	148	39	1100
TPU400	400	850	720	160	750	620	320	1200	75	720	720	425	692	540	405	165	300	100	180	200	28	45	106	190	48	2150
TPU500	500	1060	900	200	920	760	400	1490	90	850	840	495	845	680	488	165	350	110	200	240	32	45	117	210	56	3600
